避難安全検証法《検証法申請時設計図書について〜図面編〜》

2022/12/20up

避難安全検証法設計図書の作成例（図面）を示します。
作成の際、参考にしてください。

【避難安全検証平面図（参考）】

避難安全検証平面図（参考）

居室避難安全検証

居室避難安全検証

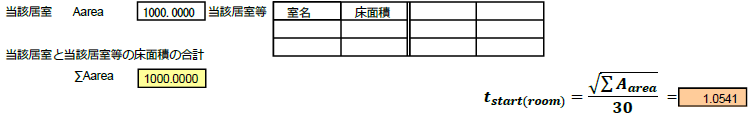

第1　居室の避難開始時間第1　居室の避難開始時間
第1　居室の避難開始時間：参考数式

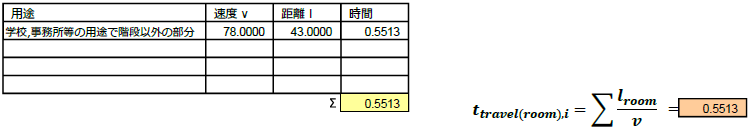

第2 居室の出口に達するまでの歩行時間第2 居室の出口に達するまでの歩行時間
第2 居室の出口に達するまでの歩行時間：参考数式

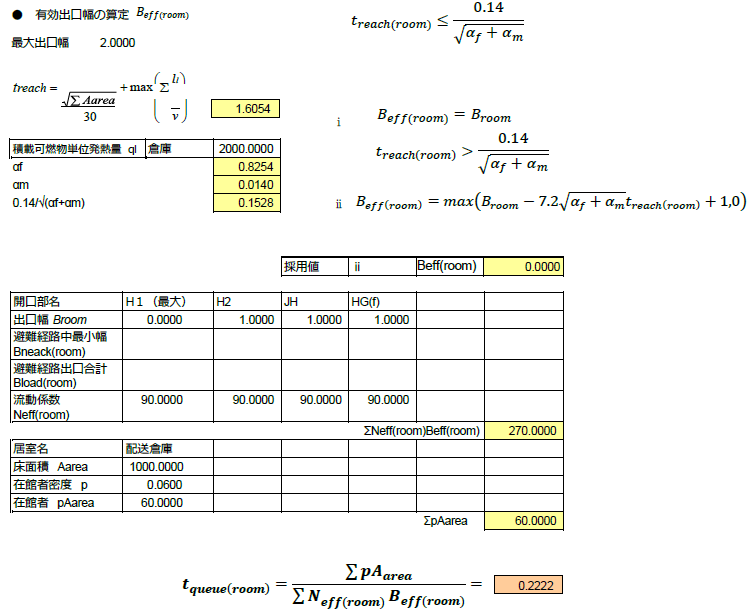

第3 居室の出口の通過に要する時間第3 居室の出口の通過に要する時間

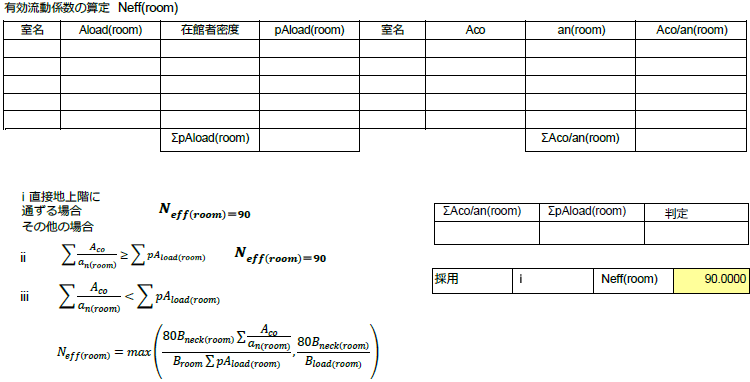

第3 居室の出口の通過に要する時間：参考数式
第3 居室の出口の通過に要する時間：参考数式

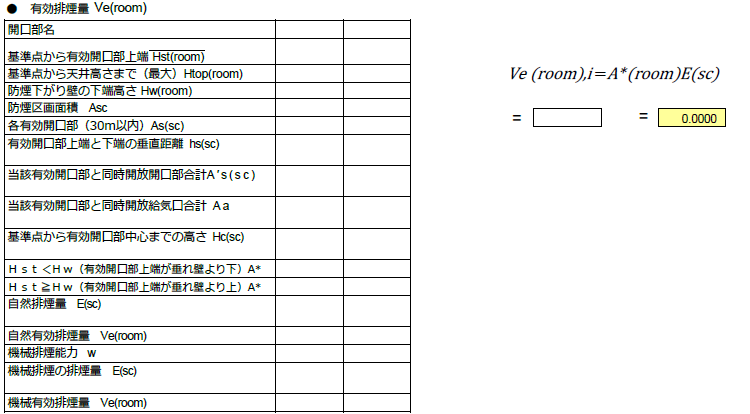

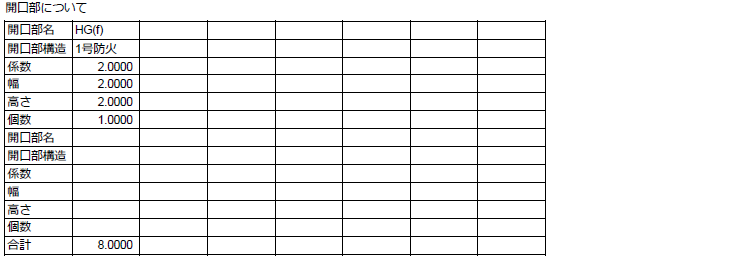

第4 煙降下時間第4 煙降下時間

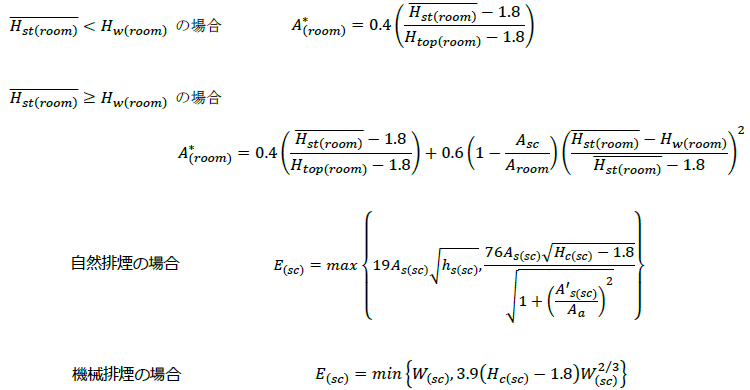

第4 煙降下時間：参考数式
第4 煙降下時間：参考数式
第4 煙降下時間：参考数式
第4 煙降下時間：参考数式

階避難安全検証 階避難時間

階避難安全検証 階避難時間

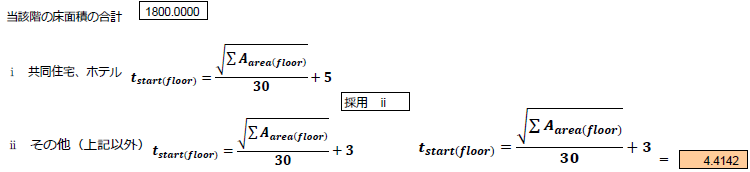

第5 階の避難開始時間第5 階の避難開始時間
第5 階の避難開始時間：参考数式

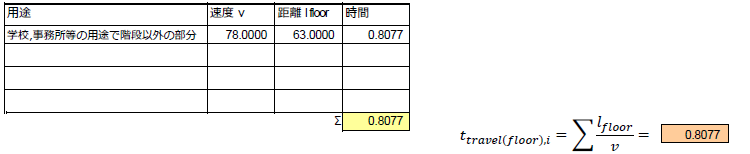

第6 直通階段（地上）までの歩行時間第6 直通階段（地上）までの歩行時間
第6 直通階段（地上）までの歩行時間：参考数式

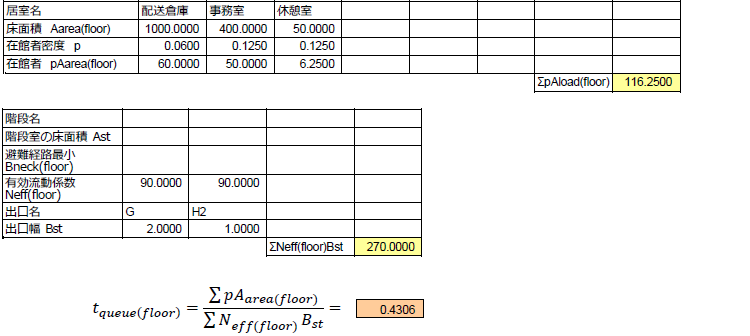

第7 階段（地上）への出口の通過時間第7 階段（地上）への出口の通過時間

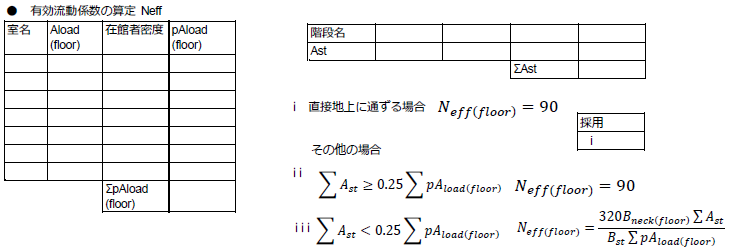

第7 階段（地上）への出口の通過時間：参考数式
第7 階段（地上）への出口の通過時間：参考数式

階避難安全検証 階煙降下時間

階避難安全検証 階煙降下時間

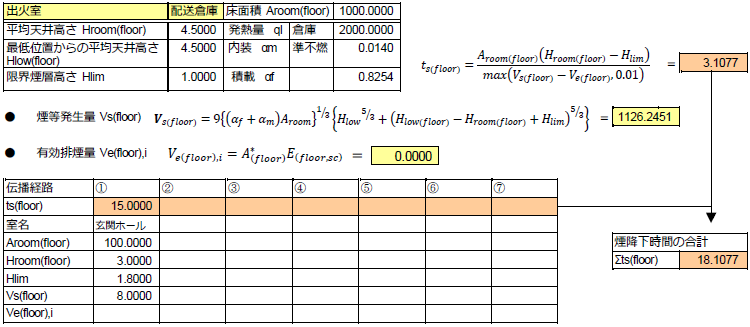

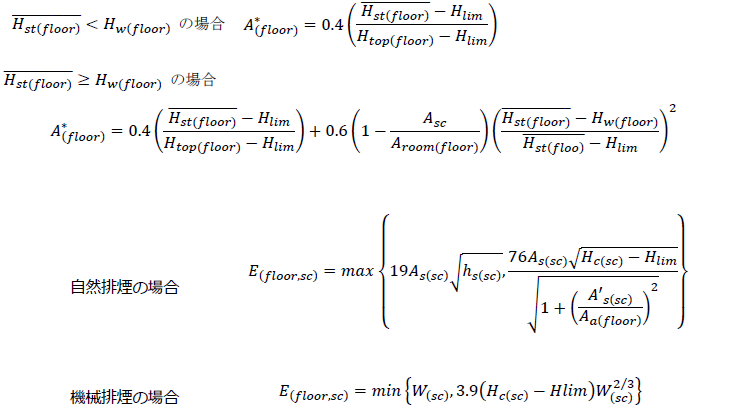

第8 階煙降下時間第8 階煙降下時間

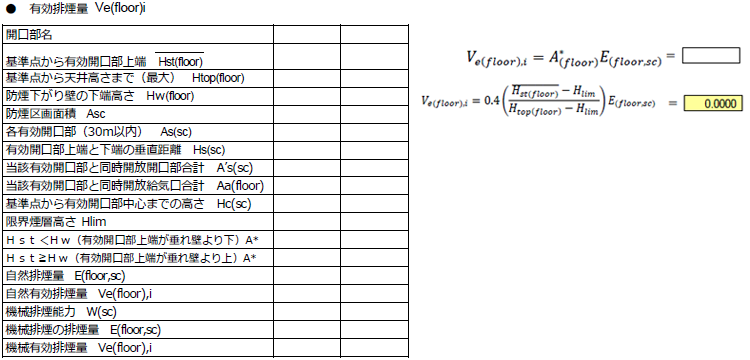

第8 階煙降下時間：参考数式
第8 階煙降下時間：参考数式
第8 階煙降下時間：参考数式
第8 階煙降下時間：参考数式
